Sejarah Belajarku: Konfigurasi DHCP Relay pada Cisco Packet Tracer

DHCP Relay merupakan sebuah metode untuk distribusi IP Address ke perangkat client dengan memanfaatkan DHCP server yang terpusat pada router lain. Sehingga bisa dikatakan router yang menjadi DHCP relay hanya meneruskan 'DHCP Request' dari perangkat client ke DHCP server. Hal ini sangat membantu jika perangkat-perangkat client tidak berada dalam satu network dengan DHCP Server. Untuk lebih jelasnya kita akan mencoba untuk melakukan konfigurasi DHCP Relay seperti pada topologi berikut.

Contoh Kasus :

KETERANGAN :

Sebegai DHCP Server :
Router0 : Gig0/0 10.10.10.1/24
Gig0/1 20.20.20.1/30

Sebagai DHCP Relay :
Router1 : Gig0/0 20.20.20.2/30
Gig0/1 30.30.30.1/25

Server : 10.10.10.254/24
PC0 : DHCP Request
PC1 : DHCP Request
PC2 : DHCP Request

Konfigurasi pada Router0

Router0>enable
Router0#conf ter
Enter configuration commands, one per line. End with CNTL/Z.
Router0(config)#interface gigabitEthernet 0/0
Router0(config-if)#ip address 10.10.10.1 255.255.255.0
Router0(config-if)#no sh

Router0(config-if)#exit

Router>enable
Router#conf ter
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface gigabitEthernet 0/1
Router(config-if)#ip address 20.20.20.1 255.255.255.128
Router(config-if)#no sh

R0(config)#ip route 0.0.0.0 0.0.0.0 20.20.20.2
R0(config)#interface gigabitEthernet 0/0

Konfigurasi DHCP Server pada Router0

R0(config)#ip dhcp pool LAN
R0(dhcp-config)#network 30.30.30.0 255.255.255.128
R0(dhcp-config)#default-router 30.30.30.1
R0(dhcp-config)#dns-server 10.10.10.254
R0(dhcp-config)#exit
R0(config)#ip dhcp excluded-address 30.30.30.1

Konfigurasi pada Router1

Router1>enable

Router1#conf ter
Enter configuration commands, one per line. End with CNTL/Z.
Router11(config)#interface gigabitEthernet 0/0
Router1(config-if)#ip address 20.20.20.2 255.255.255.128
Router1(config-if)#no sh

Router1>enable

Router1#conf ter
Enter configuration commands, one per line. End with CNTL/Z.
Router1(config)#interface gigabitEthernet 0/0
Router1(config-if)#ip address 10.10.10.1 255.255.255.0
Router1(config-if)#no sh

Konfigurasi DHCP Relay pada Router1

R1(config)#interface gigabitEthernet 0/1
R1(config-if)#ip helper-address 20.20.20.1
R1(config-if)#exit

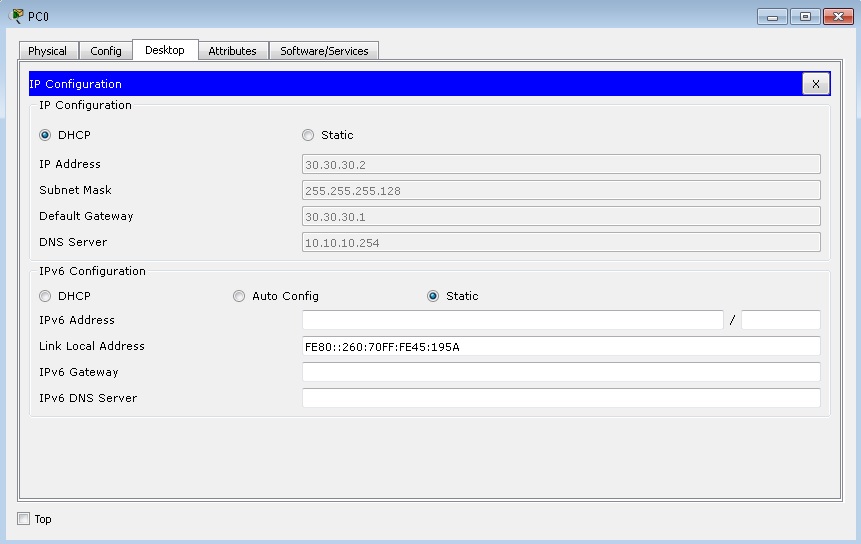

Hasil Request DHCP pada PC 0
